Блейд-системы DELL
Обзор блейд-систем DELL

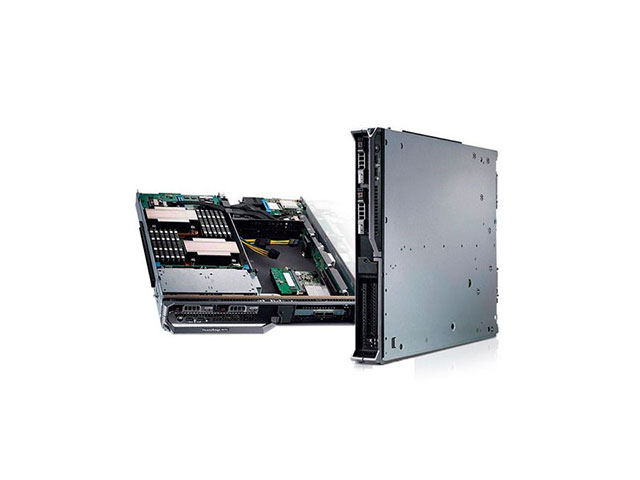

Блейд-система — это способ компоновки узлов и компонентов сервера, когда функции питания, охлаждения, сетевых коммуникаций, хранения данных и других второстепенных подсистем выделяются в общий модуль (несколько модулей) или в шасси, а основные элементы — процессор (процессоры) и оперативная память выносятся в отдельные блоки-модули (блейд-серверы).
Серии систем Dell Blade
Компания Dell EMC выпускает несколько линеек серверов, которые можно отнести к блейд-системам. Среди них PowerEdge M-series, MX, FX, VRTX и C-Series.
- Серии M и MX — это классические блейд-системы, они собираются в шасси M1000e и MX7000 с блейд-серверами MX и M-series.
- VRTX — это необычная блейд-система, она собрана в напольном корпусе, но по модульному принципу с вынесенными вне серверов общими подсистемами.

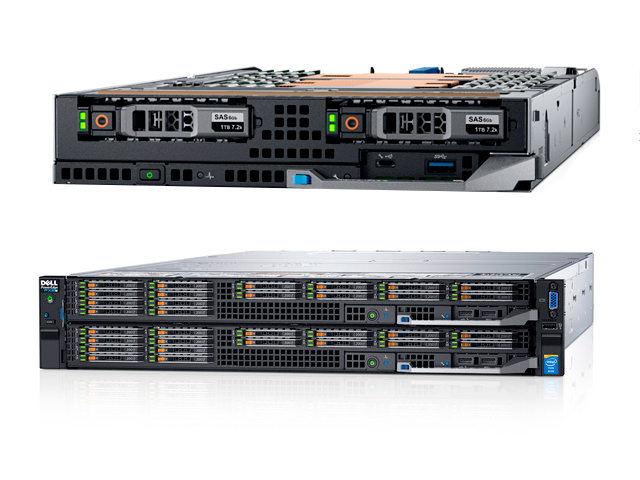

- Серия FX — на специальном шасси FX2 можно построить модульную систему по принципу блейд-сервера.

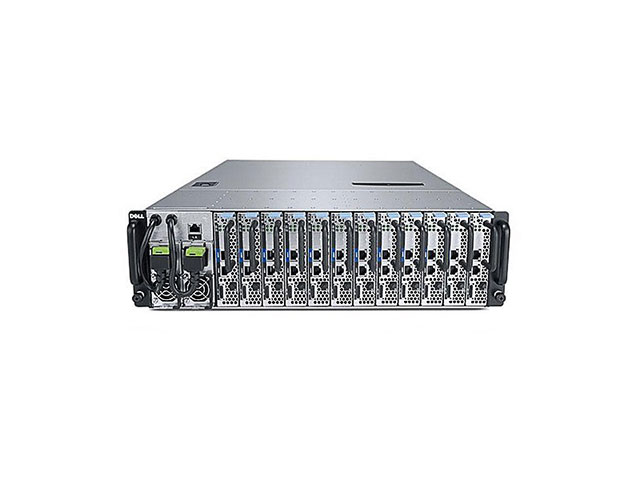

- C-Series — серверы сверхплотной компоновки для создания вычислительных комплексов высокой производительности и масштабируемости.
M Series — формат 10U

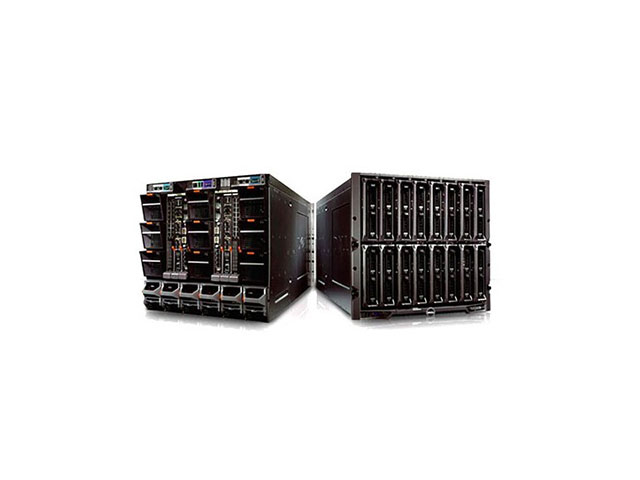

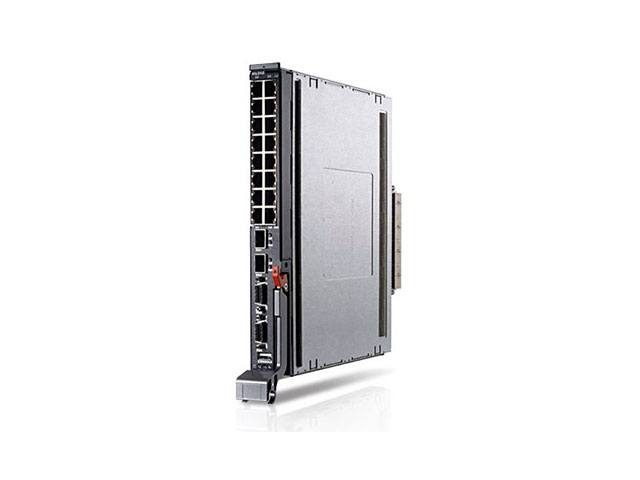

Шасси M1000e оснащено системой питания, системой охлаждения, контроллером управления шасси, лицевой панелью с интерактивным графическим дисплеем, коннектором iKVM с портами USB и видео (опция), на выбор предлагаются несколько видов сетевых устройств (Ethernet, Fibre Channel, InfiniBand) разными типами и количеством подключений, система управления OpenManage.
MX — формат 7U
В состав шасси M7000 входят: система питания, охлаждения, контроллер управления iDRAC, до 4 лотков для установки модулей, сетевые устройства (Ethernet, Fibre Channel, SAS), KVM-коннектор, системы контроля, управления, аварийной сигнализации.

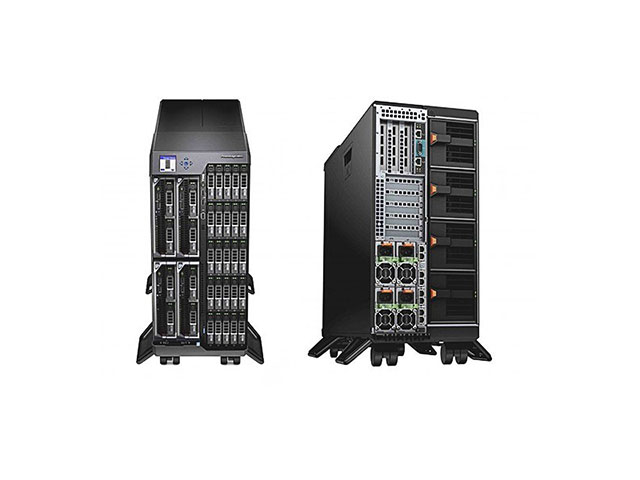

VRTX — блейд в корпусе Tower/5U
В корпусе VRTX установлены: система питания и охлаждения, лотки для жёстких дисков с размером 2,5 и 3,5 дюйма, сетевой концентратор, до двух графических акселераторов NVIDIA, 8 слотов PCIe, RAID-контроллер, системы контроля, управления, конфигурирования и сигнализации.
Блейд-системы Dell - современные решения по серверному оборудованию.
Название системы происходит от Blade - лезвие (англ.). Если взять и разрезать стойку с системой Блейд-серверов, то можно увидеть картину из огромного количества лезвий, плотно заполняющих стойку. Это и есть главное отличие от стандартных серверов. Кроме памяти, сетевых устройств и конечно процессора, которые обрабатывает данные, внутри сервера ничего нет. Остальные жизненно важные системы - питание, носители информации, охлаждение и прочее - находятся снаружи и являются подключаемыми устройствами. В результате, энергопотребление оборудование упало на 50 процентов, управление системой стало проще и удобнее, детали стали легкозаменяемые, что уменьшило время профилактики и ремонта и минимизировало расходы на эксплуатацию.
Если взять стандартную полноценную рековую стойку, она вмещает не больше 40 юнитов, в то время как блейд-системы Dell на специальных шасси M1000e можно вместить 100. Такая система позволит сэкономить не только место, которое так дорого в современном офисе, но и выдаёт огромную мощность, способную выполнить любую поставленную задачу. Так кроме повышенной эргономичности оборудования, Блейд-система даёт значительную экономию пространства, электроэнергии, при этом гарантирует бесперебойную работы и отказоустойчивость.
За счёт своей конструкции Blade имеют огромное количество конфигураций, что позволяет найти решение для любого центра обработки баз данных. Технология Dell FlexMem Bridge является уникальной и позволяет конфигурировать платформу, подгоняя её под любые задачи бизнеса, путём увеличения либо уменьшения мощности процессора и оперативной памяти.
Линейка Блейд-систем Dell выпускается в разных конфигурациях. Что касается процессоров - это 2,4,6,8 ядерные процессора, в максимальной конфигурации это 4 процессора Intel, выдающие 32 ядра в ваше распоряжение. Так же для любителей AMD, есть специальная серия с 16 ядрами процессора на базе AMD. На плате есть место под 6 сетевых модулей ввода-вывода информации. Суммарное количество оперативной памяти на базе DDR3, с которой может работать данная система - это 1,5 Терабайта, что позволит справиться с любой поставленной задачей.
